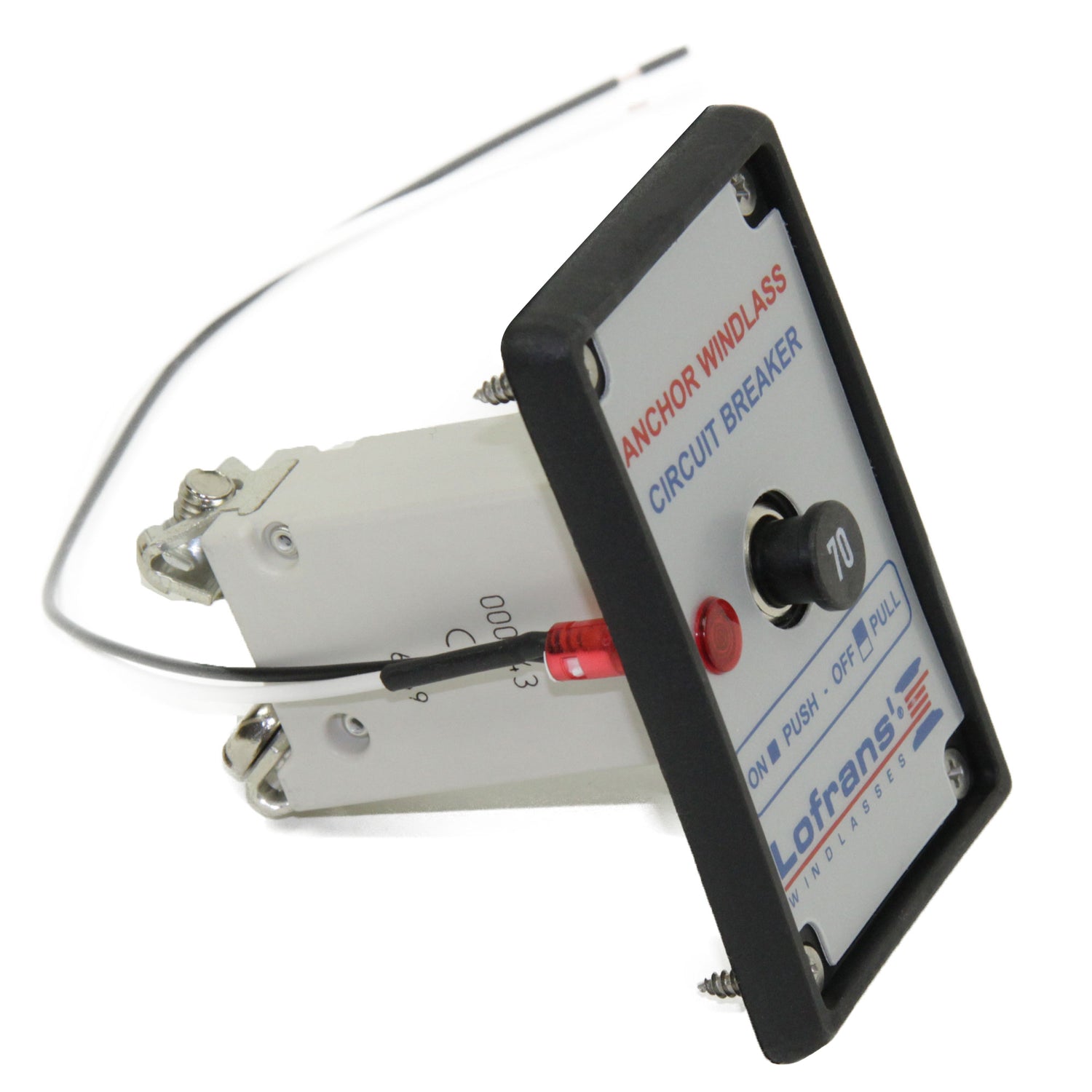

Lofrans' Sicherungsautomat Leistungsschalter für Ankerwinden 70 A

Leistungsschalter / Sicherungsautomat für Ankerwinden. Der magnetisch, thermische Leistungsschalter ist mit seinen drei Funktionen ein wesentlicher Bestandteil der elektrischen Boots-Anlage.

• Schützt vor sehr gefährlichen Kurzschlüssen
• Schützt den Elektromotor der Ankerwinde
• Unterbricht den Stromkreis der Ankerwinde falls erforderlich

Im Falle eines Kurzschlusses ist ein Eingreifen sofort möglich. In Bezug auf den Elektromotor wurde in Zusammenarbeit mit E-T-A Deutschland eine spezifische Interventionskurve untersucht. Es ist möglich, den Leistungsschalter am Ende des Eingriffs wieder zu aktivieren. Der thermische Leistungsschalter wird mit einer eleganten Plakette für die Befestigung und einem LED-Licht geliefert. Diese Einheit entspricht den EG-Vorschriften und wird von Bureau Veritas homologiert.

Eigenschaften:

• Ausführung: 70 A.
• Schaltfunktion: On-Off.
• Schützt vor Kurzschlüssen und Überlastung des Motors
• Manuell reaktivierbar nach dem Auslösen
• Unterbrecher Typ: Magnetisch - thermisch
• Abmessungen Grundplatte: ca. 80 x 52 mm.
• Benötigter Durchbruch für Schalterunterseite: 38 x 18 mm.
• Einbautiefe: ca. 70 mm

Lieferumfang:

• 1 Schalter
• 1 Grundplatte
• 4 Schrauben
• 1 LED
• 1 Anschlußplan

Technische Daten:

• Schutzschalter:
  • 70 Ampere
  • On (push) - Off (pull)
  • Unterbrechung: magnetisch thermisch
  • L/B/H: ca. 36 x 18 x 75 mm
• Grundplatte
  • L/B/H: ca. 80 x 52 x 5 mm
• Schrauben
  • Kreuzschlitz
  • ca. 3 x 8 mm
• LED
  • rot
  • Durchmesser: ca. 6 mm
